新世代のハイブリット・タイヤコート : ND9、本日リリース致します!!

売り手側として、今回ほど楽な商材が今迄にあったでしょうか。。。

上記見出し、商売をさせて戴くにあたり何ともけしからんタイトルだ!! とは、どうかそうはお思いにならないで下さい。今回、弊社よりリリースをさせて戴く運びとなりました新世代のハイブリット・タイヤコート : ND9 でありますが、その内容があまりにも『本物』であるが故、お客様の手元に届いた際、何にかお客様にご迷惑をお掛けする様な事態の発生を想定をする事が一切出来ず、また何よりもND9の有するロングライフで離形性に優れたな塗膜性能に対して、いささかの誇大な表現や嘘が一切含まれていない点が、そう思ってしまう最大の理由でありまして、、、とにかく、皆様の車やバイク、或は自転車に至迄、これからはその足下を常に美しい状態でKEEPする事が可能となりました!!

タイヤ専用特殊ハイブリット・コート：ND9

日本の最先端科学技術が開発した、まさに “唯一無二” そして “究極のタイヤコート” ND9 。自動車 / オートバイ / 自転車等々の全てのタイヤ、及びゴム製品に対して高度な変形追従性を有し、更には長期間に渡る驚異的な密着性をも実現しました。美観と機能性能を両立したタイヤ・プロテクションにおける新スタンダードの誕生です!!

[ ND9塗膜性能 ]
(1) 塗膜が硬化した後は、長期間 (6ヶ月~2年) に渡りタイヤ表面にゴム本来の自然な輝きを保持します。
(2) 優れた撥水 / 撥油等の離形性能により、走行中タイヤ表面に付いたブレーキダストや路面からの汚れを簡単に落とす事が出来ます。
(3) UVカット機能も備わっておりますのでタイヤの劣化に大きく影響を及ぼす紫外線を遮断します。

※ ND9施工時には専用のタイヤクリーナーをご使用下さい : ND9専用タイヤクリーナー

[ 施工方法 ]

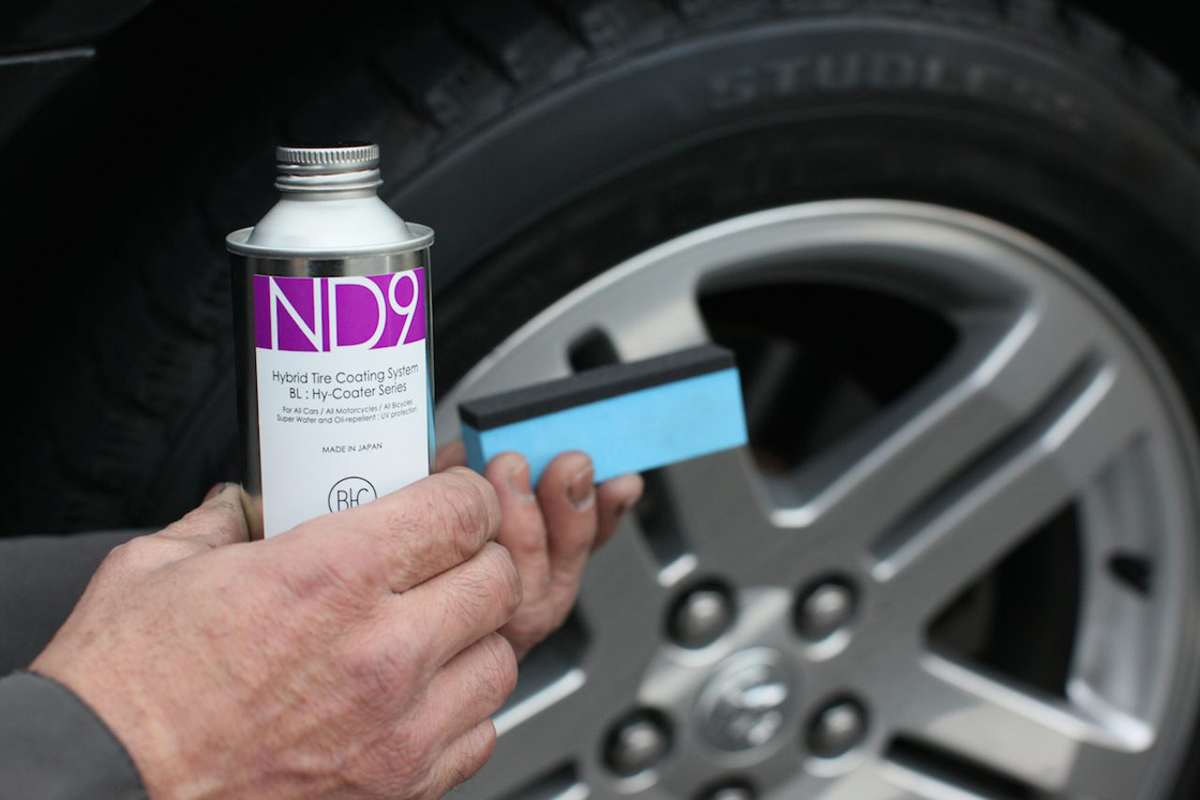

ND9専用クリーナーにてタイヤ表面を洗浄後、目の細かなスポンジやマイクロファイバーを使用し、微量・薄塗りにて直接ND9をタイヤに塗布。その後15時間以上常温にて乾燥させて下さい。
▶︎ 施工方法のご案内 : PC版
 ▶︎ 施工方法のご案内 : スマートフォン版
[ 注意点 ]

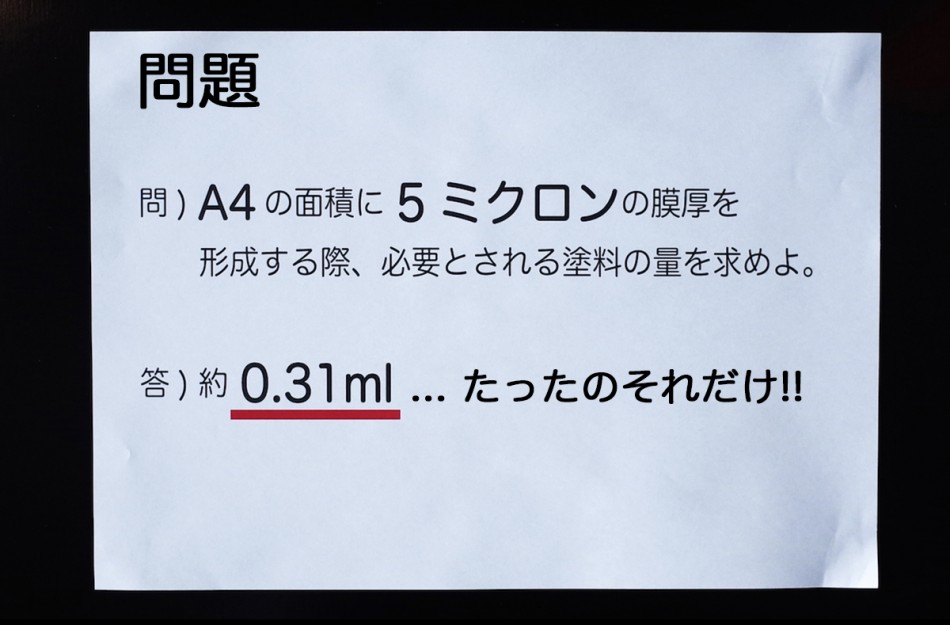

◯ 極力薄膜にて塗布して下さい。
◯ 施工直後の走行は密着性能に悪影響を及ぼしますので御止め下さい。
[ 施工本数目安 ]
例えば、トヨタハイエースに装着されている純正タイヤ 195/80R15 の場合、ND9 / 120mlで6〜8本の施工が可能です。
[ 耐久時間 ]
6ヶ月〜2年。タイヤのグレードや原料となる成分構成、並びに車の使用頻度や使用条件、またお住まいの地域の環境や天候により事なります。
[ 再施工 ]
ND9の効果が薄れて来た際は、通常の施工方法により上塗りが可能です。
[ 保管方法 ]
直射日光や高温多湿は避け、冷暗所に保管して下さい。また内容成分が硬化する事がありますので、容器の蓋の締め忘れにはご注意下さい。

塗膜の密着期間の目安は、約6ヶ月~2年!!

ND9リリースさせて戴くにあたり、以下項目にあります塗膜性能に関する負荷試験を多々執り行いました。それら個々の試験より導き出された結果から総合的に判断を致しますと、データ上の数字が示すND9の密着性能に関する保持期間は約2年と云う判断になります。ただし、お使いのタイヤの構成成分 / 車の使用状況や使用頻度 / 車重 / お住まいの地域の環境や気候条件 / 施工時の季節等々により、ND9の密着期間は様々とります事をご了承下さい。

[ ND9 : 塗膜性能試験に関するデータ ]
■ 付着性試験 / 基盤目(1mm方眼)100個、テーピングテスト : 100/100
■ 光沢値 / 60°鏡面光沢 : 40±10
■ 折曲げ試験 / 常温　180度折曲げ : 異常無し
■ 折曲げ試験 / -30℃ 10φ : 異常無し
■ 耐衝撃性 / JISK5600-5-3落球試験に準拠(300g×500mm, 直径25.4mm) : 異常無し
■ 動摩擦係数 / AN-F型摩擦試験機 : 0.4以下
■ 耐温水浸漬 / 40℃×240時間 : 異常無し
■ 耐酸性 / 0.1％-H2SO4、常温24時間スポット : 異常無し
■ 耐アルカリ性 / 0.1％-HaOH、常温24時間スポット : 異常無し
■ 耐溶剤性1 / イソプロピルアルコール・ラビングテスト（100g荷重×5往復) : 異常無し
■ 耐溶剤性2 / ネオエタノール・ラビングテスト（100g荷重×5往復）: 異常無し
■ 耐溶剤性3 / メチルエチルケトン・ラビングテスト（100g荷重×5往復）: 異常無し
■ 冷熱サイクル試験 / 60℃×16hr ⇔ -30℃×8hr 10サイクル : 異常なし
■ 耐光性 / フェードメーター 200時間後の光沢保持率 : 80％以上

※ 素材：ブチルゴム / 膜厚：5μm / 硬化条件：80℃×30分乾燥後、常温下1週間放置後供試
※ 耐光性試験は鋼鈑にて測定。膜厚：5μm / 硬化条件：80℃×30分乾燥後、常温下1週間放置後供試
※ 上記数値は参考値であり、規格値ではありません。
